定形地盤の試行くさび土圧計算ソフトの御紹介

ソフトの名称

   「定形地盤の試行くさび土圧計算」 Ver.1.2   (最新登録 2009/11/14)

ソフトの内容・特徴

  • 擁壁背面の地表が一定形状の場合の最大土圧を試行くさび法により計算します。
  • 盛土部で3種類の土圧計算ができます。
  • 切土部で5種類の土圧計算ができます。

ソフトの適用分野

    擁壁などの各種構造物に作用する土圧計算

ソフトの価格

    フリーソフト(無料)

ソフトのダウンロード

   下のボタンを押して、ダウンロードすることができます。
download
   ※:ダウンロードファイルはZIP型式の圧縮ファイルです。任意のフォルダで解凍してください。

スクリーンショット

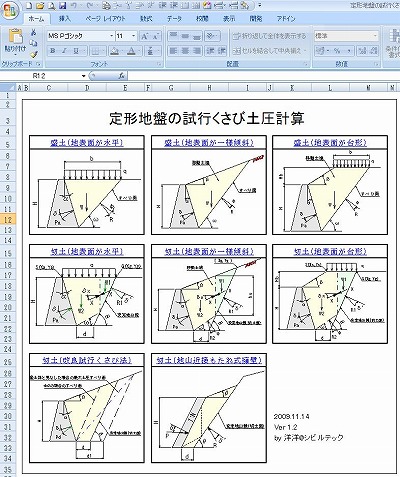

■メニュー画面
opening

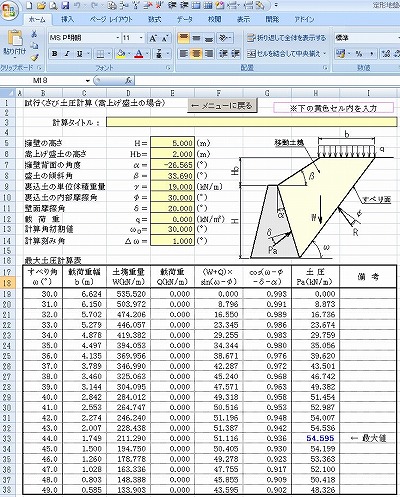

■盛土(地表面が台形)の計算画面
shot1

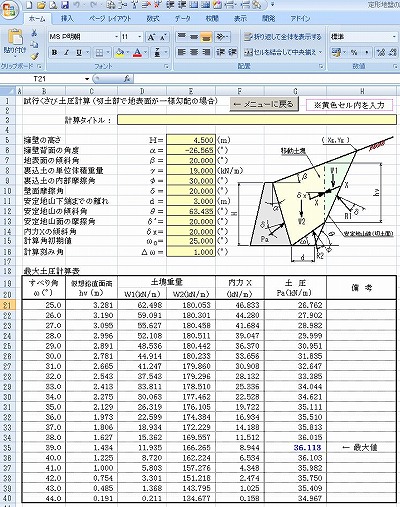

■切土(地表面が一様)の計算画面
shot2

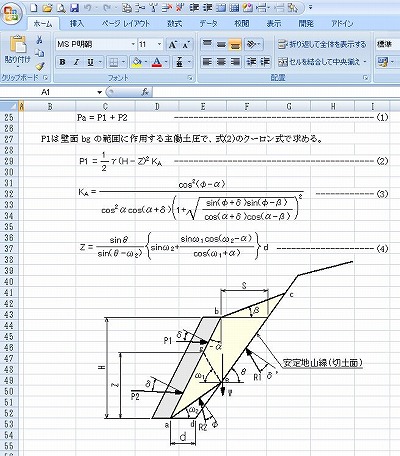

■切土(擁壁と地山が近接)の計算画面
shot3

本ソフトを作成する際に参考とした文献

  • 「道路土工 擁壁工指針(平成11年3月)」(日本道路協会）
  • 「大型ブロック積擁壁設計・施工マニュアル」(土木学会四国支部）
  • 「誰も教えてくれなかった疑問に答える 擁壁設計 Q＆A -105問答-」 (理工図書)

動作環境

  • ＯＳ ：Microsoft Windows 2000 / XP / VISTA / 7 (32bit)
  • Microsoft EXCEL 2000 / 2002(XP) / 2003 /2007
  • EXCEL 2003/2007で動作確認済み

お客様の同意について

当ソフトを使用したことにより生じたいかなる損害に対して作成者および掲載者は一切の責任を負いません。 あらゆる損害の免責をご承諾いただくことを使用条件と致します。

ソフトの更新履歴

2009/11/14
Ver.1.2: 切土(改良試行くさび)と地山近接もたれ土圧を追加して公開
2001/10/12
Ver.1.1: 切土の土圧計算を追加
1998/**/**
Ver.1.0: 盛土の試行くさび土圧計算ツールを作成
